PCB – TRX wg US5MSQ _UWAGA
Dzięki czujności i uprzejmości Andrzeja SP1RKA udało się zidentyfikować błąd, który pojawił się w najnowszej partii płytek.
Poprawiliśmy błąd NR 1 i powstał błąd nr 2

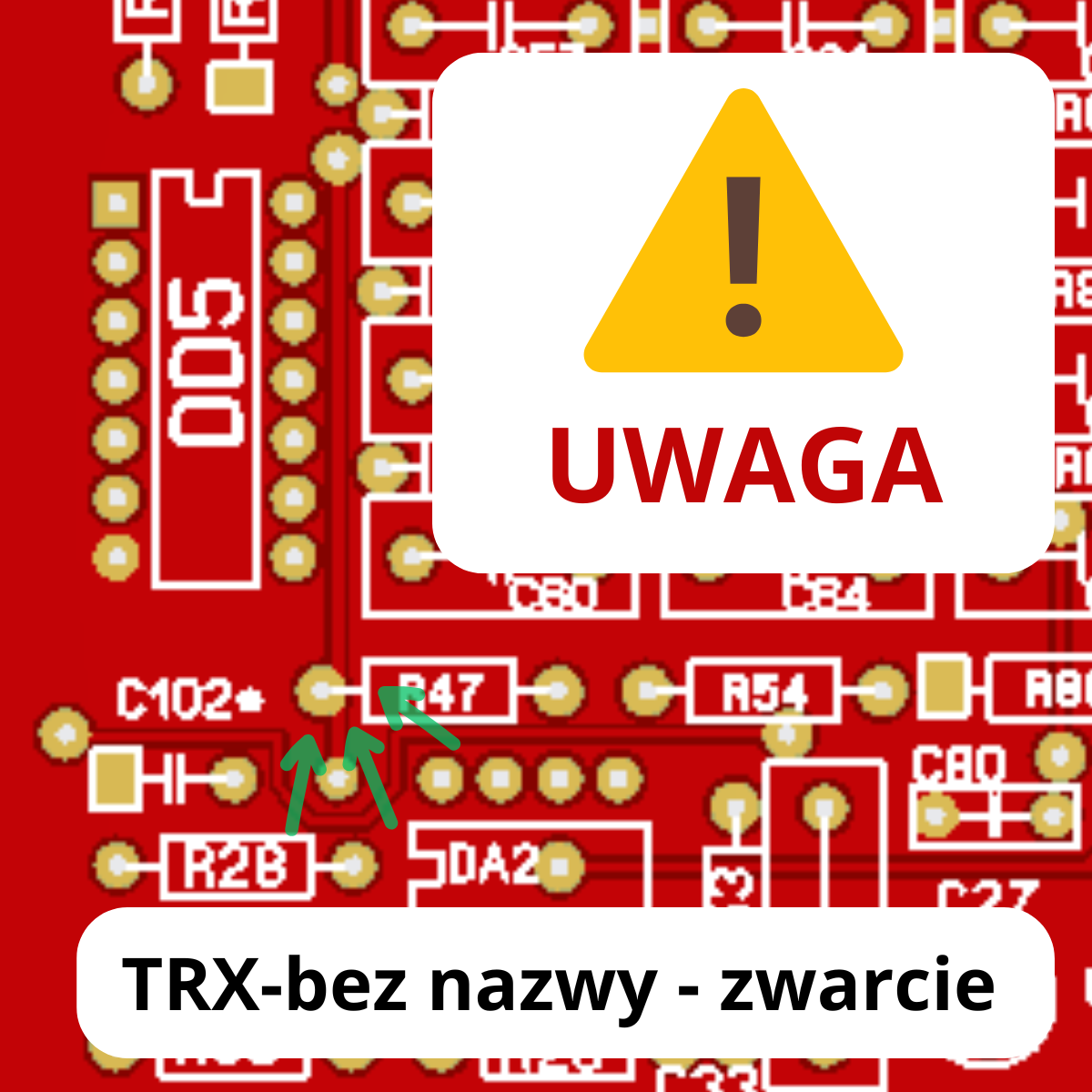

W wyniku niezamierzonej zmiany przebiegu jednej ze ścieżek doszło do zwarcia z padem rezystora R47. Skutkuje to pojawieniem się napięcia 9 VDC na 7. wyprowadzeniu układu DA2, co może powodować nieprawidłowe działanie urządzenia.
Przepraszamy za utrudnienia i jeszcze raz dziękujemy Andrzejowi SP1RKA za szybką reakcję i przekazanie cennych informacji.
Pozdrawiamy,
Zespół RadioHobby.pl
PDF – Błąd TRX-bez_nazwy <<— można pobrać plik PDF
